RS485单灯控制器
单灯控制器与 LED 驱动器直接相连，通过RS485总线接收和处理集中器发送的控制命令，并将控制结果或当前状态反馈给集中器，实现对路灯的监测、控制。 每一个灯控制器都有一个固定的物理地址（UID）,便于在灯联网中被寻址操作。
产品型号：CY-SLC-RS485
单灯控制器与 LED 驱动器直接相连，通过RS485总线接收和处理集中器发送的控制命令，并将控制结果或当前状态反馈给集中器，实现对路灯的监测、控制。 每一个灯控制器都有一个固定的物理地址（UID）,便于在灯联网中被寻址操作。
产品特点
1、主要功能有： 定时开关、亮度调节、电流电压测量、功率因数计算和故障报警等。
2、采用专用的电力计量技术，可测量电压、电流、功率、电量等电参数及用电数量（精度达1％）
3、可控制输出5A 220V交流电压为给各种路灯提供电源。开关次数达10万次。
4、输入端具有防雷保护。
5、独立电源供电的0～10V或PWM信号 对LED路灯以及有该调光接口的灯具进行调光。
6、RS485总线上可以挂接100个单灯控制器，在无中继器的情况下，可靠传输距离达1Km。
7、该产品在隧道智能调光系统中有广泛应用。
技术参数
序号 | 项目 | 说明 |
1 | 供电电源 | 单相供电 |
2 | 供电电压 | AC 85V-264V 全球电压 |
3 | 频率 | 50Hz±10% |
4 | 功耗 | 静态功耗≤1W |
动态功耗≤1.5W | ||
5 | 上行通道 | RS485，Modbus 格式 自定义协议 |
6 | 控制接口 | 0~10V |
PWM | ||
7 | 最大负载 | 5A |
8 | 继电器工作寿命 | 10万次 |
9 | 工作温度 | -40~85℃ |
10 | 工作湿度 | 10% ~ 100% |
11 | EMC（电磁兼容） | 静电放电8kV |
高频电磁场10V/m | ||
电快速瞬变脉冲群4kV | ||
浪涌4kV | ||
工频耐压4kV | ||
12 | 防护等级 | IP67 |

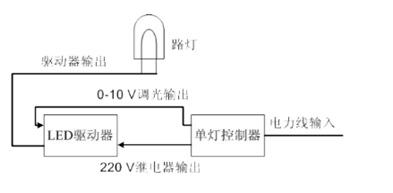

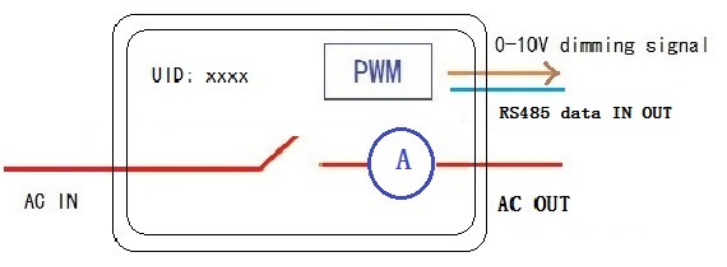

物理接线示意图

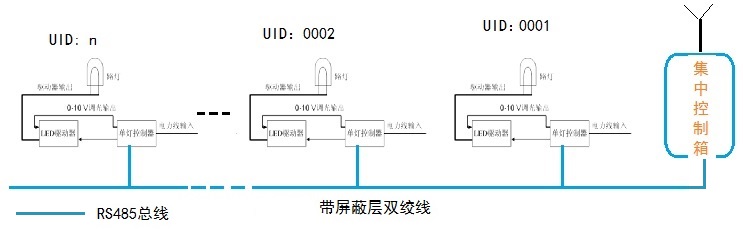

隧道调光系统应用拓扑图：
